前言
绘制水库下游可能的淹没范围后打网格进行二维洪涝模拟
采用ArcGIS 10.8绘制淹没范围
采用SMS11.2绘制网格
淹没范围绘制

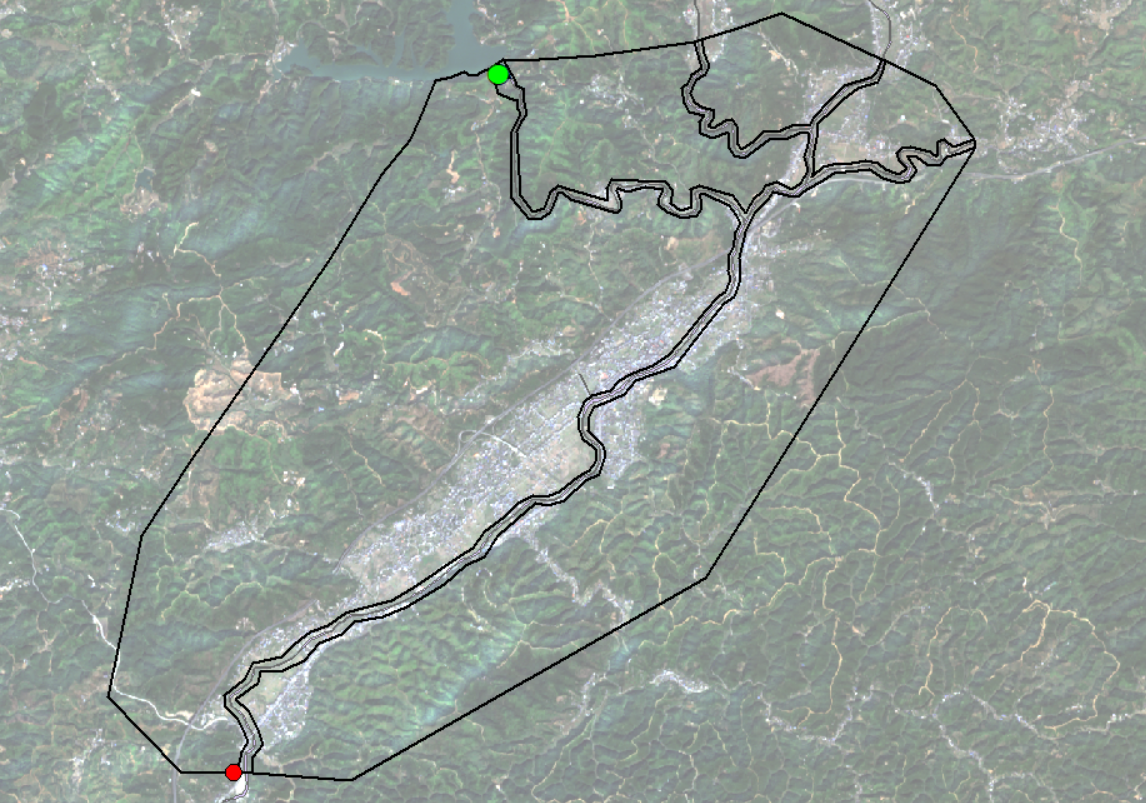

在ArcGIS（或Google earth Pro、GEE等）中根据卫星影像底图绘制可能的淹没范围shp文件
水库下泄的溢洪道与流入的河流在制作网格过程中需加密，因此需额外绘制，河流外部的缓冲区范围视模拟重现期的大小而定
内外shp为一个整体文件，且上下游的连接处重合（shp折点保持一致），保存为投影坐标系（本文保存为CGCS2000_3_Degree_GK_CM_117E）
网格绘制
shp拖至SMS
选择上方的Mapping选项，Shapes->Feature Objects，将shp转map
选中左侧Area Property，上方出现Feature Objects选项，Clean，优化一下map

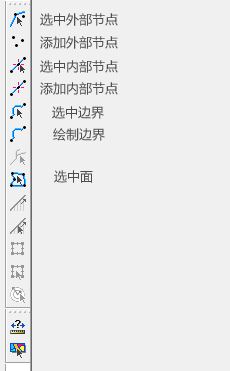

选中边界（按shift可多选），右键，Redistribute Vertices，重新设置线段的节点数，其中Specified Spacing为等间距布点，Min/Max Spacing为等差布点，内部河流布点密，外部缓冲区布点疏，中间由密到疏过度
（Min/Max Spacing默认逆时针由疏到密，反向的话需先右键线段选择Reverse Arc Direction反转方向）
（外部缓冲区与内部河流的线段连接处可以取一段距离，选中内部节点后右键，Convert to Node转为外部节点从而打散成新线段，将新线段用Min/Max Spacing等差布点以平缓过渡）
右键左侧Area Property更改map类型Type，本文选择Models中的ADH

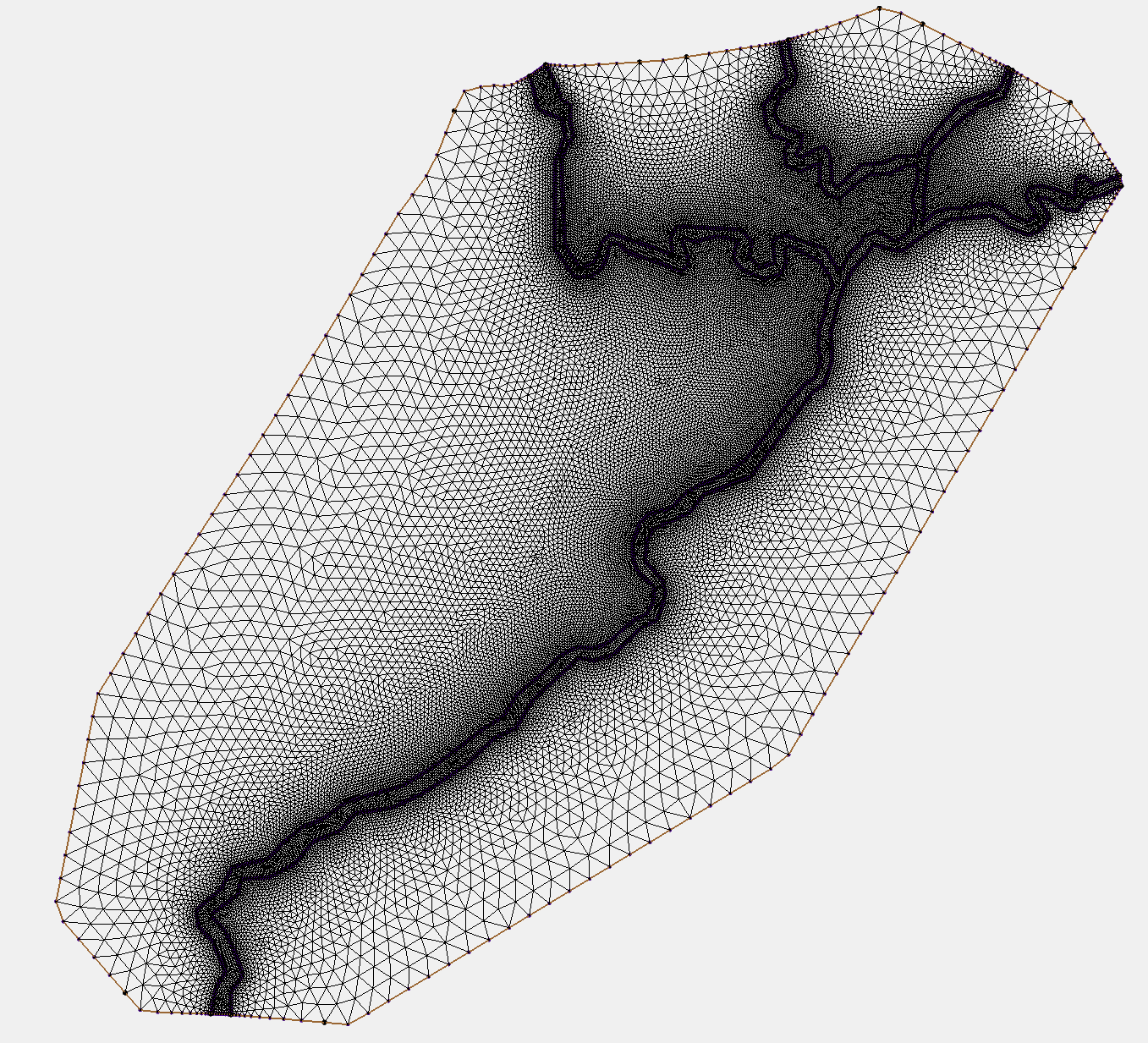

选择上方的Feature Objects选项，Build Polygons构建面，再Map->2D Mesh绘制网格
选择上方的Display选项，Display Options，2D Mesh，选中Mesh quality查看网格质量，选中左侧elevation，在上方Nodes中解锁网格节点位置，后移动增加节点优化网格质量，选中elevation保存为2dm格式
